à renommer ThermostatTS2000?
voir aussi deuxième achat: voir aussi ThermostatTS2000bis
TS2000
TS-2000
20230625: base disparue dans la jungle, je ne sais si relai dans la prise ou ailleurs/
20230427 récupéré de chez GM94,
ne jouent plus, peut-être mélange base/prise ou 1.2V indussfisant
Joué synchro, OK.
GAFFE: GM94 a remplacé les Piles AA alcalines 1.5V par des accus NiMh 1.2: PAS DE CERTITUDE QUE CA FONCTIONNE, NI DU CONTRAIRE
RAPPEL: celui en service début 2023 (ThermostatTS2000bis ) semble pas dévérouilliabe (bypass: ôter piles pour reset)
20221205
voir les alternatives: PriseCommandeeThermostatRf433
voir aussi chez amazon, à partir de 45€
20221201
Feuille de route
ajouter un thermostat d'ambiance à un "grille pain"
l'appareil se branche par une prise gigogne de type F (allemande, prévoir adaptateur si le radiateur a un file de terre: AdaptateurPriseTypeEVersFicheShuko)
GAFFE: la fiche est type F et ne rentre pas dans une pris Type E, (elle entre dans une prise "confort", gaffe si pas de protection autour))
le contrôleur peut être promené n'importe où dans la pièce
le (pas trop bon) thermostat du radiateur sera réglé sur une température raisonnable (pour éviter catalussite au cas où le contrôleur se coincerait à ON.
mode d'emploi:
YAPUKA traduire en corriger le French!

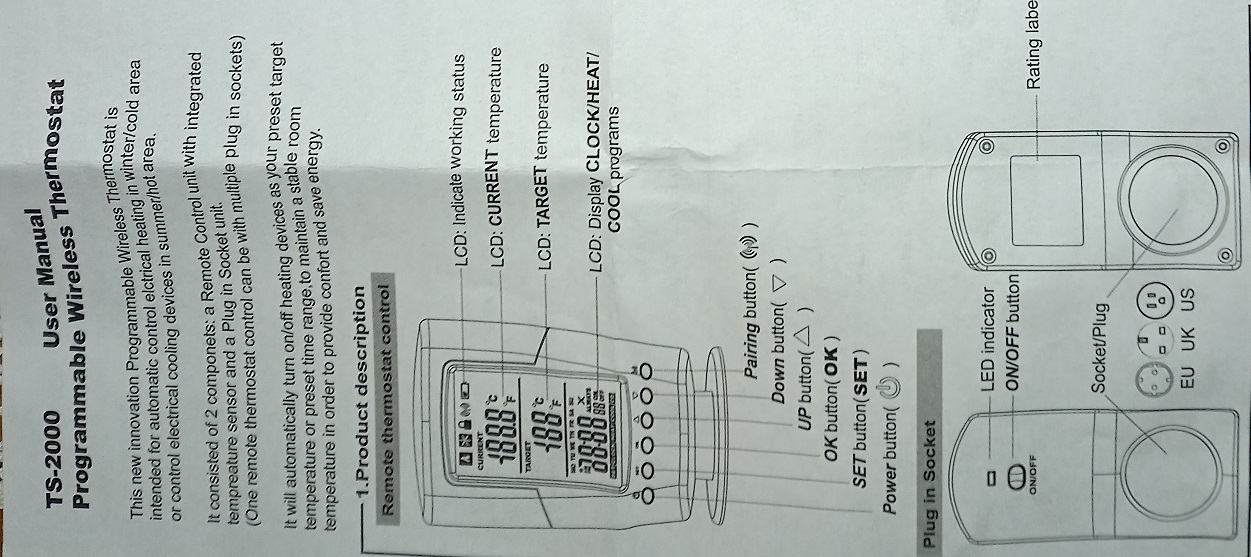

TS-2000 Manuel de l'utilisateur
Thermostat sans fil programmable
Cette nouvelle innovation Thermostat programmable sans fil
est destiné pour controler automatiquement un appareil de chauffage électrique
in une zone hivernal/froide ou pour controler un appareil de refroiduissement en été ou zoner chaude.
Il consiste en 2 composants: une unité de contrôle avec un capteur de température intégré et un prise
(un thermostat peut contrôler plusieurs prises).
Il tournera automatiquement On/Off l'appareil selon la température cible que vous avez fixé ou l'horaire prédéterminé pour maintenir une température stable dans la pièce de manière à fournir confort et économiser l'énergie.
1. Description du produit
Thermostat de controle distant
LCD: idique le statut de fonctionnement
LCD: Température actuelle
LCD: Température cible
LCD: affiche horloge/programmess chaud ou froid
Bouton d'appariement
Bouon "BAS"
Bouton HAUT
bouton OK
Bouton SET
bouton Allumer/éteindre
Prise
LED: indicateur de fonctionement
Bouton On/Off

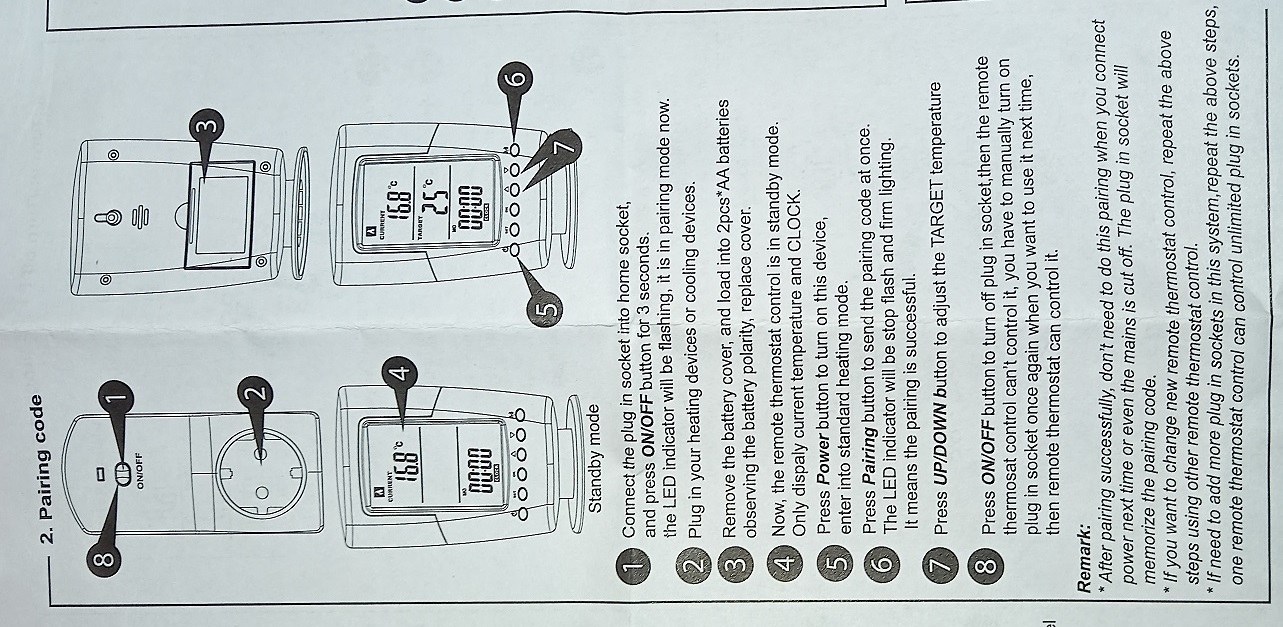

2. Association
1: Brancher la prise
press le bouton On/off 3 secondes
l'indicateur LED clignote
l'apparezil est en mode "appariement"
2) brancher votre appareil de chauffage/refroidissement
3) Oter le couvercle des piles et palcer deux AA en observant les polarité. Fefermer le couvercle.
4) maintenant le thermostat mobile est en mode "STANDBY",
il affiche seulement la température et l'horloge
5) presse le bouton On/Off
le contrôleur passe en mode standard chauffage
6) presser le bouton "Pairing" (à droite) pour envoyer une fois le code d'appariement
La diode de la prise arrête de clignoter et devient fixe
Cela signifie que l'appariement est parfait.
7) Press HAUT et/ou BAS pour ajuster la température
NDT: si le cadenas apparait sur la ligne du haut, presser BAS trois secondes
8) Press ON/OFF pour tourner la prise OFF, alors le thermostat ne peut
plus contôler la priser.
Vous devez le tourner ON manuellement quand vous voulez l'utiliser
plus tard.
Remarques:
* Une fois que l'appariement est réussi, il n'y a pas besoin de le faire
de nouveau la prochaine fois que vous connectes ou même si le
courant est interrompu. La prise mémorise le code d'appariement.
* is vous changez le thermostat distant, vous dever refaire les étapes ci dessus
* si vous ajoutez d'autres prises répétez les étapes ci dessus. Un contrôleur peut commander plusieurs prises

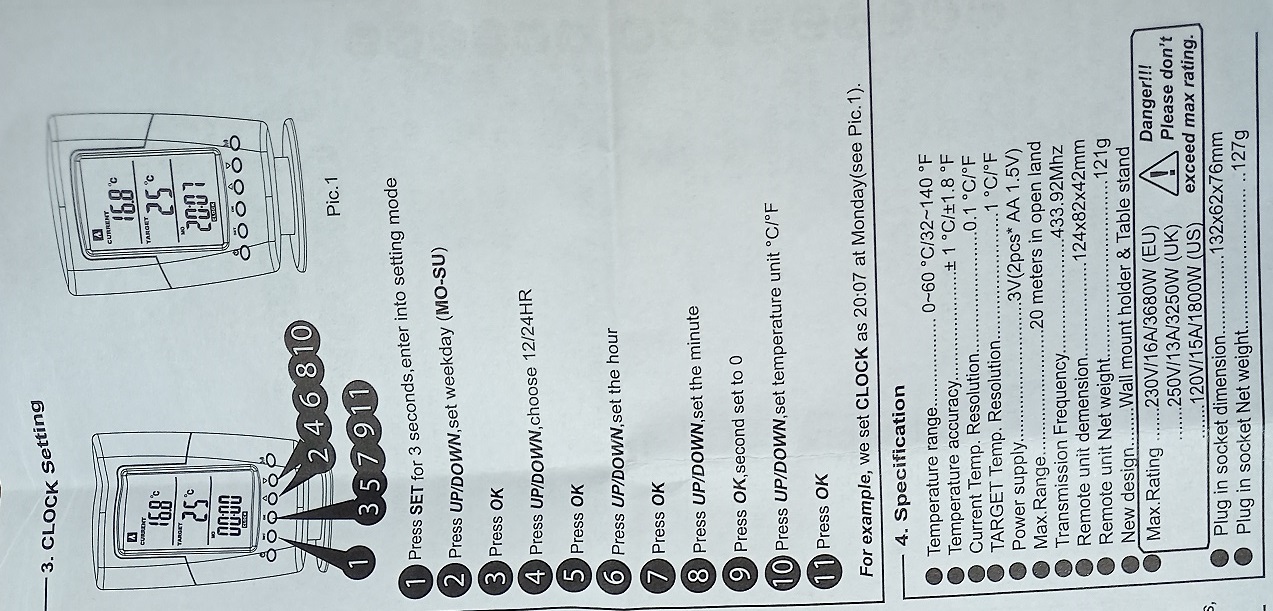

3. Réglage de l'horloge
1) presser le bouton SET pendant 3 secondes
2) presser UP/DOWN pour fixer le jour de la semaine
3) presser OK
4) presser Up/down pour choisir 12/24
5) presser OK
6) presser Up/down pour mettre l'heure
7) presser OK
8) presser Up/down pour mettre les minutes
9) presser OK
10) presser Up/dows pour choisir C° ou F°
11) presser OK
par eemple nous avons mis l'orloge à 20:07 Lundi
4. Specification s
- plage de températures 0~50 °C 32~140 °F
- orécision t°: +/6 1°C +/- 1.8 °F
- pécizsion T° actuelle: 0.1 °C
- précision température cible: 1 °C
- power: 3V (2 x AA)
- portée mas: 20 m
- fréquence transmission: 433.92 Mhz
- dimensions 124x82x42
- poids: 121 g
- max: 230V/16A/3680W

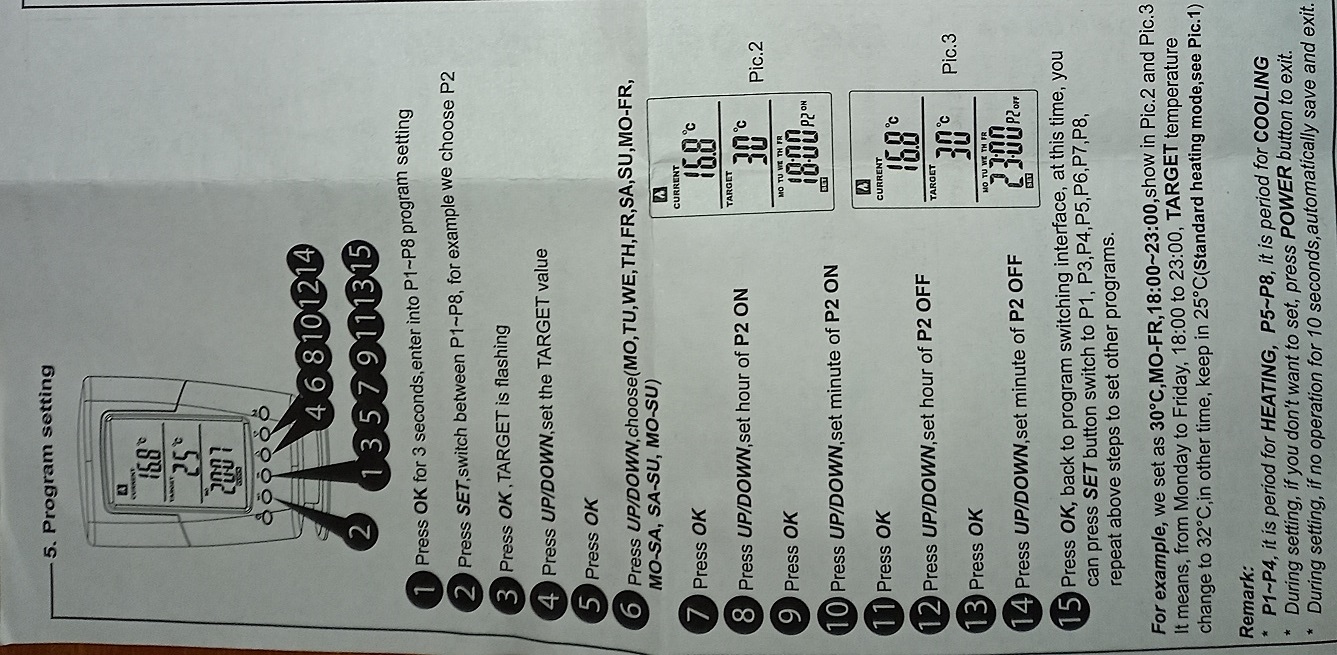

5. Programmation
1) Presser OK pendant 3 secondes, entrer dans la programmation de P1 à P8
2) Presser SET pour changer de P1 à P8, par exemple choisir P2
3) presser OK; la temlpérature CIBLE clignote
4) presser UP/DOWN pour fixer la température cible
5) presser OK
6) presser UP/DONW mour choisir le jour (lundi, mardi, mercrdedi, jeudi, vendredi, samedi, dimanche, lundi à samedi, samedi et dimanche, lundi à dimanche)
7) presser OK
8) presser UP/DOWN pour fixer l'heure P2 actif
9) presser OK
10) presser UP/DOWN pour fixer les minutes P2 Actif
11) Presser OK
12) pressezr Up/dows pour fixer l'heure P2 OFF
13) press OK
14) presser Up/DOWN pour fixer les minutes P2 désactivé
16) presser OK pour refenir à l'interfa&ce de programmation.
A ce moment; vous pouves presser SET change pôu P1, P3 à P9.
Repéter les étapes pour les autres programmes
pas exemple:! nous avons mis 30 °C Lundi-vendredi, 1800 à 23:00 (image 2) et 3)
Cela signifie de lundi ç vendredi, de 18 à 23 h la température cible passe à 32° (sic)
aus autre moments, conserve 25 °C (mode standard chauffage)
Rearques:
* P1-P4 sont pour chaiuffage
* P5-P8 pour refroidissement
* pendant les réglages, si vous ne souhaitez pas changer, presser POWER pour abandonne.
* si pas d'action pêndant 10 seconde, sauve et termine automatiquement
* P5-P8 pour refroidissement
* pendant les réglages, si vous ne souhaitez pas changer, presser POWER pour abandonne.
* si pas d'action pêndant 10 seconde, sauve et termine automatiquement
6 - Activer programmes 1 à 8
1) Presser SET: enter ptrogramme ON/OOFF sélecteion;
On ou Off (def&aut) clignote
2) Presser UP/DOWN pour choisir On ou OFFON: active topus les programmes, P affiché à coté de l'heure (imùage 4)
OFF: tous programmes désactivé, selul le réglmade standard ets utilisé.
3) Presser OKOFF: tous programmes désactivé, selul le réglmade standard ets utilisé.
Remarques:
Quand P1 à P8 est acif, vous ne pouvez pas changer la température cible pour cet intervalle, puisqu'il est à votre valeur préré&glée.
Vous pouvez seulement changer la température cible quadn à l'extyérieur de ous lme P1 à P8.
7 - Comment passer de chauffage à refroiissement
1) presser UP pendant 3 seconcdes
2) presser UP/DOWN pour afficher flamme ou neige
flamme=chaiuffage
neige: refroidisseent
3) p^rsser OKneige: refroidisseent
8. Principes de fonctionnemen
Mode chaiffage
1) quant CURRENT < TARGET il sera ON, le symbomle "flamme" affiché sur le LCD, radiateuyr tourné ACTIF
la réadiateur chauffe et la température de la pièce augme,te
2) quand la température CURRENT = TARGET, il passe OFF ; lela flamme disparait
3) la témpératu diminie jusqu'à 1° en dessous de TARGET
cooling mode
...
Autres fonctions
1) verouillage enfant:
dans n'import quel mode, verrou activé si pas d'activité perndant 10 minutes (symbole cadenas affiche)
Presser DOWN pendant 3 secondes pour déverrouiller
2) RESET
En mode chauffage, presser UP ET DOWN simultanément penda,nt 3 secondes
l'écrfan vert clignitye 3 secondes, tou est revenu à l'état "sorti d'usine"
l'écrfan vert clignitye 3 secondes, tou est revenu à l'état "sorti d'usine"

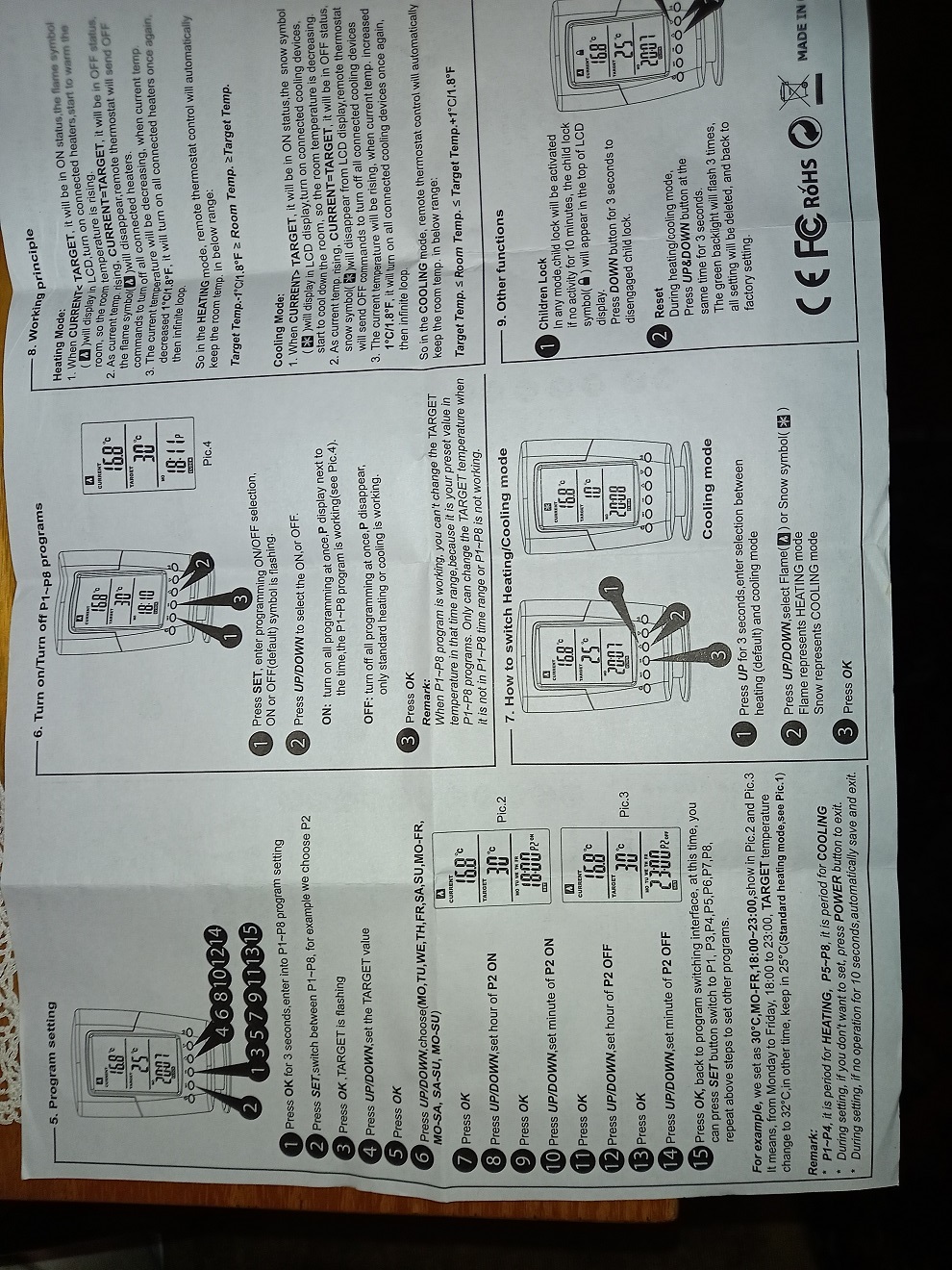

original: http://antiguide.free.fr/matos/thermostat_1-33g_20221130_085611.jpg
20221114
Soluce thermostat externe
Rappel: la bas (sans doute Otio est perdue!)
- TRES PEU de rf433 base mobile sans wifi! (sauf un plus bas)
- "simple" sans wifi 18+7: https://fr.aliexpress.com/item/2044972349.html avec wifi 28€ (mais pas de commande déportée)
- compatible smartphone: à partir de 50 €
- sur prise avec longue sonde; 13 €: https://fr.aliexpress.com/item/1005002129989276.htmlla notice évoque les températures négatives (affichage au ° au lieu du 1/10, erreur si <-40 ??? donc espoir congélateur)
- coupure 3A: 43€ sans wifi: https://fr.aliexpress.com/item/1005004819938261.html
- 28 €/ https://fr.aliexpress.com/item/1005004796041637.html commandé le 20221113, prévu 5 décembre
dans l'état actuel, le boitier gigogne peut se placer dans l'entrée; plus tard, poser prise dans la cuisine au lieu du domino.
reçu le 20221129
diode verte de la prise gigogne: température atteinte
diode rouge: chauffe
GAFFE: faut sortir du mode enfan pour la suite -=on puis tois " suir flèche bas
la suite pour mémoire:
20170513
acheté deux sorties de câble 1 €, bou
envisager de le décaler à gauche pour pleine ouverture porte long meuble.
20170502
était câblé en deux fils
envisager/prévoir de le baisser un max pour meilleure visu boitier commande
on lit conseil 15 cm, mais ici radiateur radiant, peut-être moins critique
poser cable 4 fils avec fil noir pour fil pilote
prévoir branchement d'un thermostat mural
le thermostat intégré suffisant ??????
domino 5 plots
- pilote
- phase
- neutre
- terre
- retour thermostat
variante thermostat jouant sur fil pilote
prévoir boîte de dérivation avec sortie tub noyée dans le mur
déplacer boite de dérivation derrière le radiateur
branchement du radiateur par décrochage de son support mural
20221101
molette entre 4 et 5 donne environ 19
un peu lent à démarrer?
21€:
https://fr.aliexpress.com/item/32889186945.html
possible deux prises sur même base!
Flyer

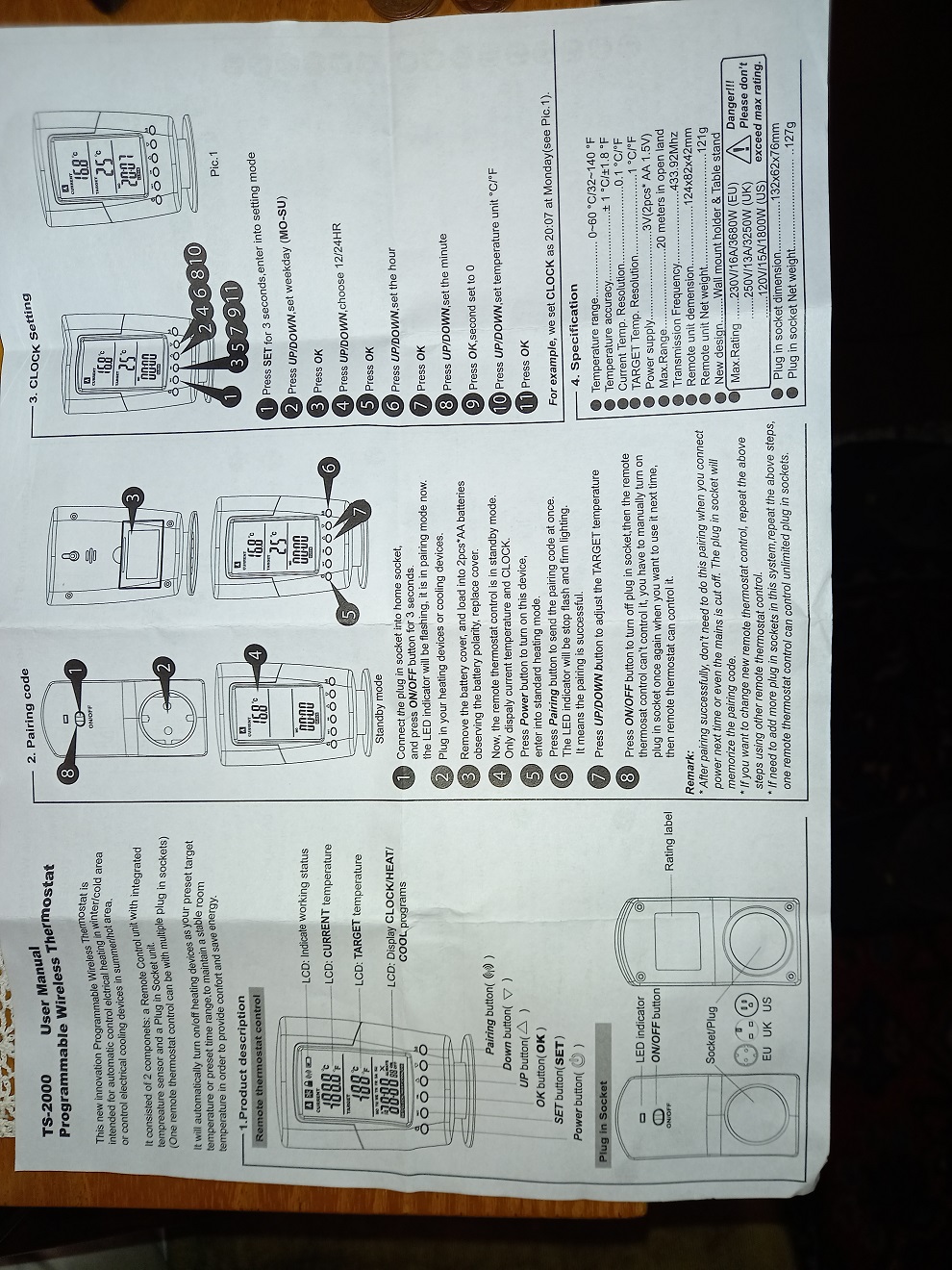

http://antiguide.free.fr/matos/thermostat_2-33g_20221130_085555.jpg
http://antiguide.free.fr/matos/thermostat_1-33g_20221130_085611.jpg
20240219
posé fiche type F (allemande) pour pouvoir s'y baranche (rappel; pas de terre!)
remis en service un ex retour de chez GM94
note: faut peut-être un premier appui sur une touche pour le réveiller avant l'appui 3" sur "bas" pour le déverrouiller!
