utilisé boitier bib Sud-Est, contient tournevi, cable usb A-male A-male; 1 cd pas nécessaire sous Vista AcerM1641
voisin de: ZenDeGrosbill
chgt alim, voir: Adaptateurs12V5V6pins
GAFFE: câble socle micro-molex a changé entre les modèles:
GAFFE: câble d'alim a peut-être changé entre les modèles, ne pas mélanger! (à gauche, deux modèles de 2011, à droite un d'il y a quelques années!)
Heden (grosbill, disparu, revenu (1)),
GAFFE: cordon usb A-A à ne pas perdre (prise sur le boîtier disque plate identique à celle côté ordinateur)
GAFFE: ne pas essayer de brancher une clé Usb sur le boitier disque dur!
livré avec tournevis cruciforme, mini CD avec pilote pour Windows 98
dit n'importe quelle taille, Ok avec un 750 Go
2*deux vis minuscules pour fixer le fond et la façade
interrupteur on/off sur le boitier.
alim par cordon mini-din à 6 broches.

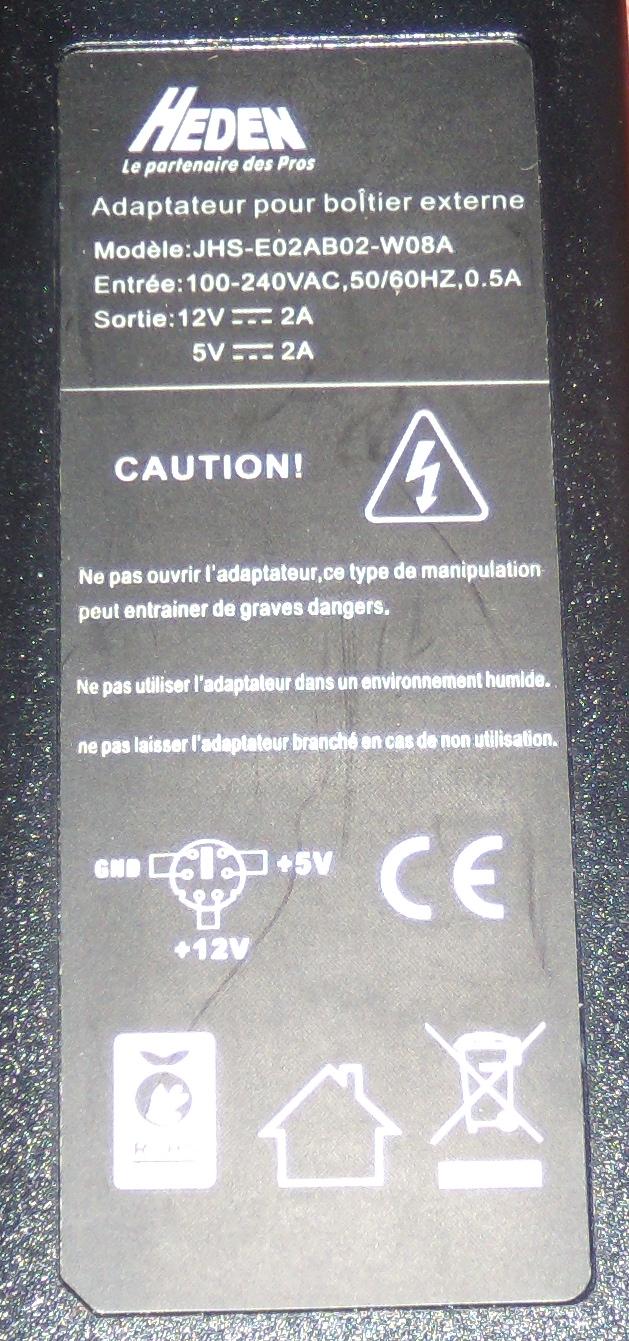

transfo étiquette solytech; entrée 100-240, sorties: 12 V, 2A et 5 V, 2 A.
cable alim secteur 2 fils format rasoir.
20110205: testé le shéma de connecteur, voir plus bas
parait très voisin de ZenDeGrosbill
Alim ANCIEN MODELE
Alim NOUVEAUX MODELES
crash-test coller photos
- manque un pin à la prise data du Sata dire lequel
- a priori utilisable comme alimentation sata externe
- réparation envisageable!
- détail du brochage: http://fr.wikipedia.org/wiki/Serial_ATA
- donc manque une masse et un fl de signal
- éventuellement transfo externe réutilisable si CERTITUDE du brochage
- reste aussi un cordon "data" Sata de quelques centimètres.
- reste aussi un cordon "mini molex" (à confirmer dimension alim ancestrale du disquette femelle 3"5 ) à power sata, quelques centimètres.
application à une autre victime: (ZenDeGrosbill de js94)
suivant le décodage ci dessus, à confirmer en analysant le circuit imprimé interne sont perdus les deux fils de masse.
(1) 20110202: ressemble à http://www.grosbill.com/4-selection_grosbill_zen_sata_usb_2_0_3_5_pouces_noir_chassis_aluminium_resistant-77690-informatique-boitierexterne35
